【新品发布】广纳芯TC-SAW BAND3、BAND8双工器来了！
近年来，随着军用和民用通信系统对声表面波（SAW）滤波器的频率温度稳定性要求越来越高，常规射频SAW滤波器受到了挑战和制约。对于一些特定的频段，例如BAND3和BAND8由于RX和TX的Band Gap太小，对于隔离要求较高，在实际使用中，需要采用TCF（频率温度系数）较小的器件来实现，来解决由于频漂和工艺余量不足带来的隔离及量产难题。BAND3双工器一般采用TC-SAW工艺解决上述问题，国内射频芯片公司由于起步较晚、基础薄弱，较之国际领先企业在技术积累、创新能力等方面存在较大差距，目前国内器件厂商仍以生产中低端Normal SAW滤波器为主，TC-SAW滤波器市场主要被村田、高通、太阳诱电等国外大厂占据。

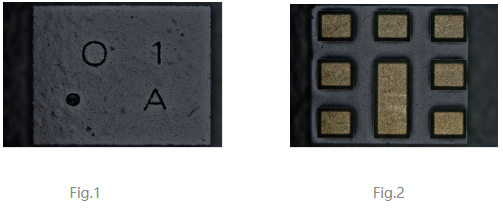

本次发布的BAND3和BAND8双工器（参见Fig.1和Fig.2），均采用TC-SAW工艺技术，通过在其IDT上覆着温度补偿层，减少频率温度系数，其封装尺寸不仅有1.8mm × 1.4mm，还有1.6mm × 1.2mm，可以有效减少客户的布板面积，也为各类无线通信系统的应用商提供更灵活的方案选择。

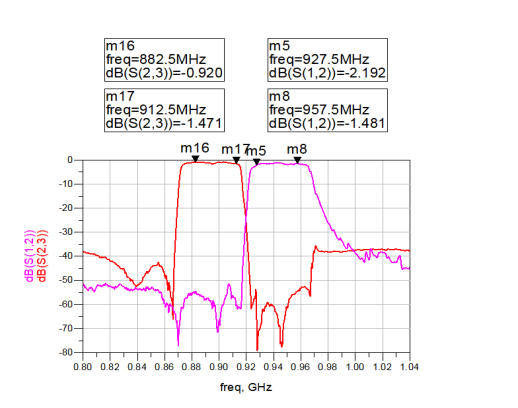

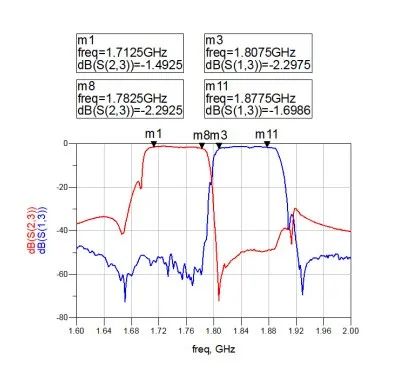

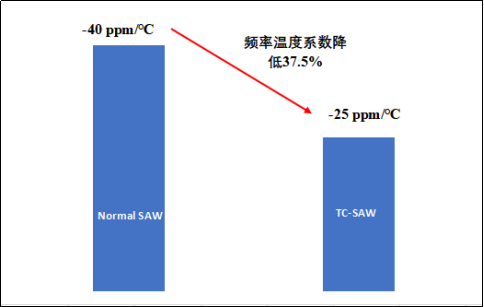

该滤波器采用了广纳芯自主创新的TC-SAW设计和工艺技术，提升了谐振器的Q值，能够满足无线通信中带外陡降和抑制的高要求。经测试（参见Fig.3和Fig.4、Fig.5和Fig.6），Band3 TX与RX插损典型值均小于2.3dB，Band3 TX端隔离度超过51dB，Band3 RX端隔离度超过54dB;Band8 TX插损小于1.5dB，RX插损小于2.2dB，Band8 TX端隔离度超过54dB，Band8 RX端隔离度超过55dB。两款器件的频率温度系数仅为-25ppm/℃，相比较传统的Normal SAW（-40ppm/℃）有明显优势，能够有效保证客户在高低温等恶劣使用环境中的性能要求。
Fig.3
Fig.4
Fig.5
Fig.6
